STIER Set di maschi a macchina e filettatori HSS-E Co8 M3-M12 forma B

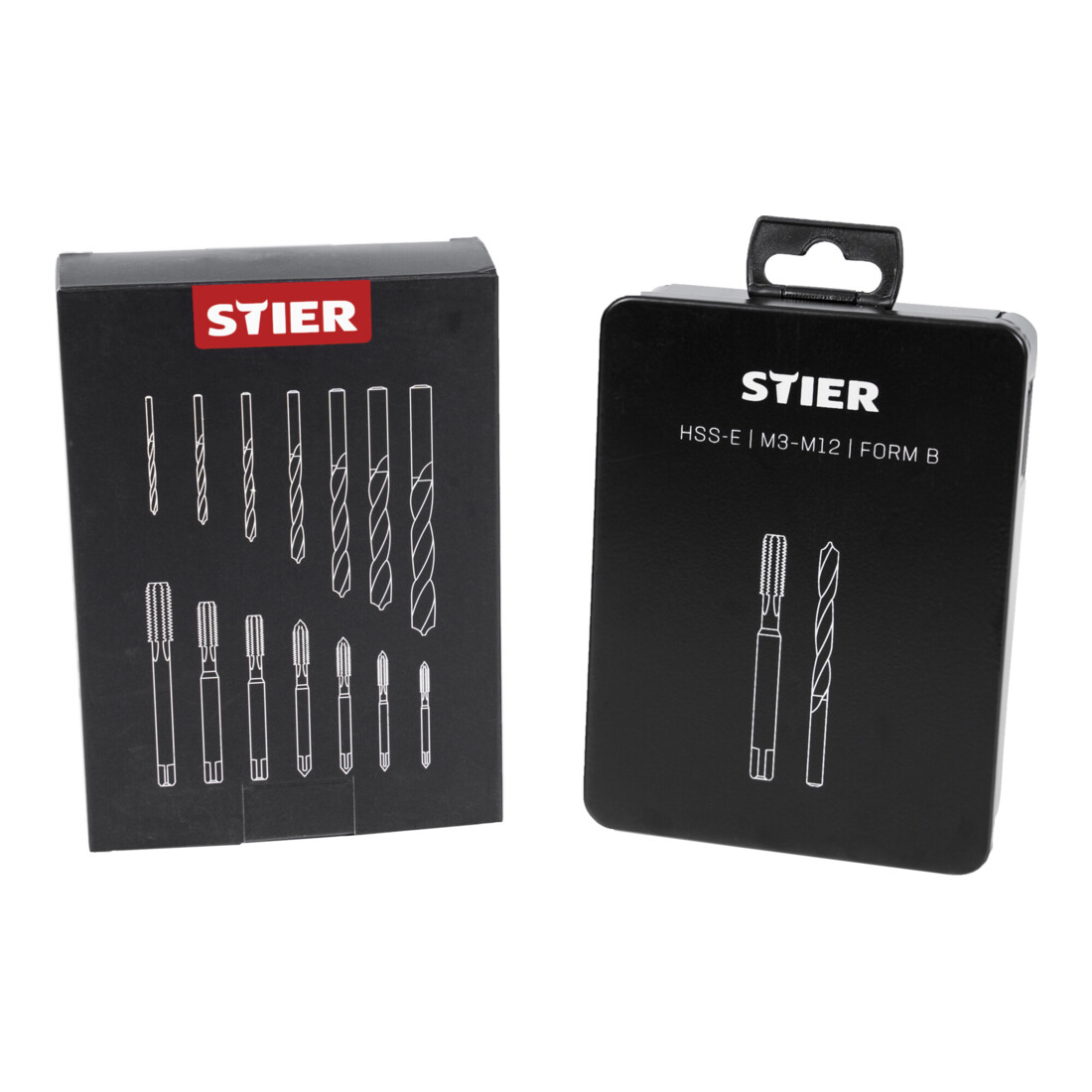

• Set di maschiatura in robusta cassetta metallica industriale.
• Fissaggio degli utensili singoli con supporto dedicato.
• Il set di maschiatura comprende maschi da macchina rettificati HSSE M3-M12 e punte elicoidali per fori passanti DIN 338 HSSE M3-M12 rettificate.
• Adatto per la realizzazione di filettature interne secondo DIN 13 in fori passanti.
• Grazie al taglio a svasatura, i trucioli vengono evacuati nella direzione di taglio dal foro.

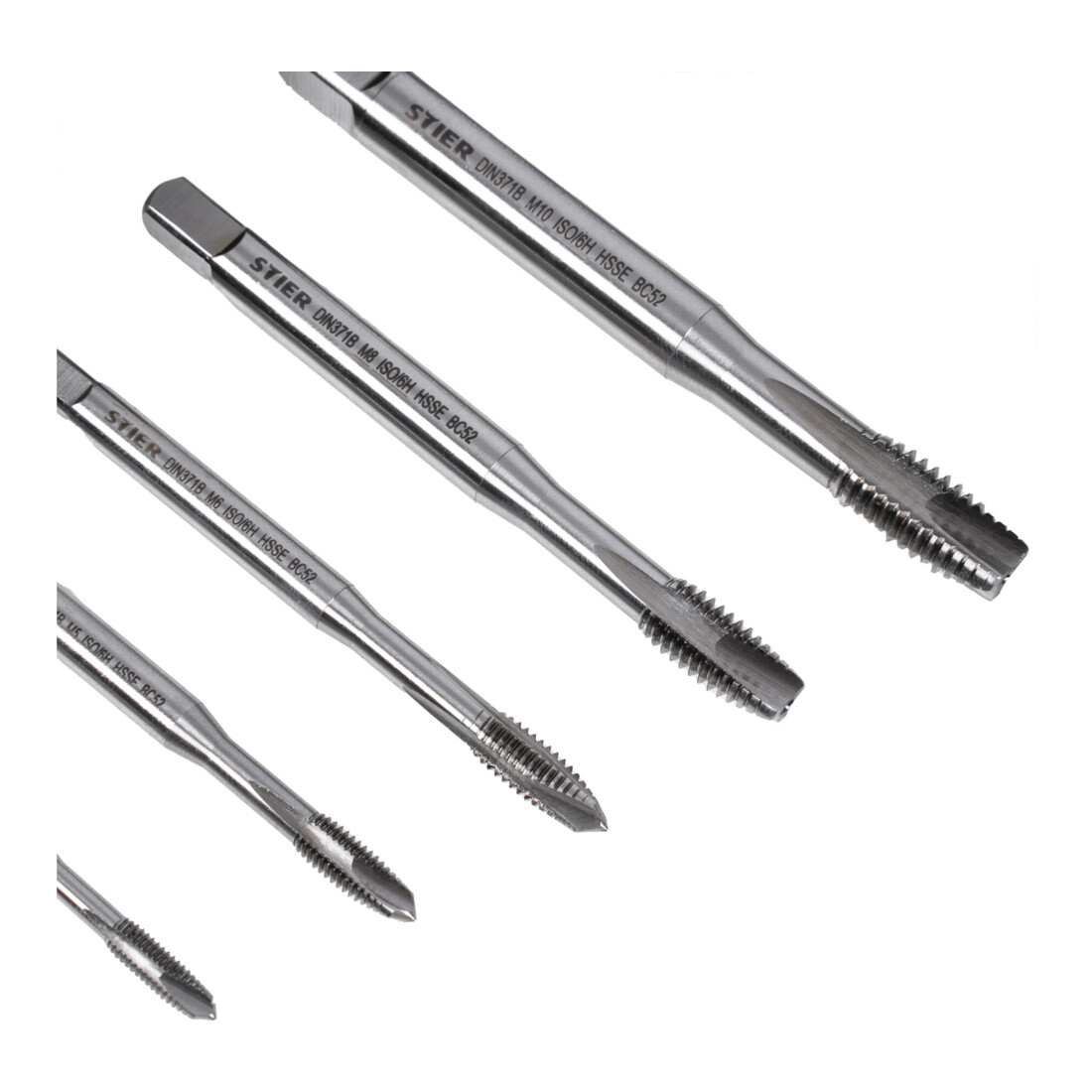

• Maschi da macchina:
• Per filettature in fori passanti (DULO) con una profondità massima della filettatura pari a 1,5 volte il diametro nominale.
• Forma B con scanalature dritte e taglio a svasatura.
• Materiale da taglio HSS-E con 5% di cobalto.
• Versione rettificata, quadro di presa rettificato secondo DIN 10.
• Marcatura laser: etichettatura conforme a DIN 2197.

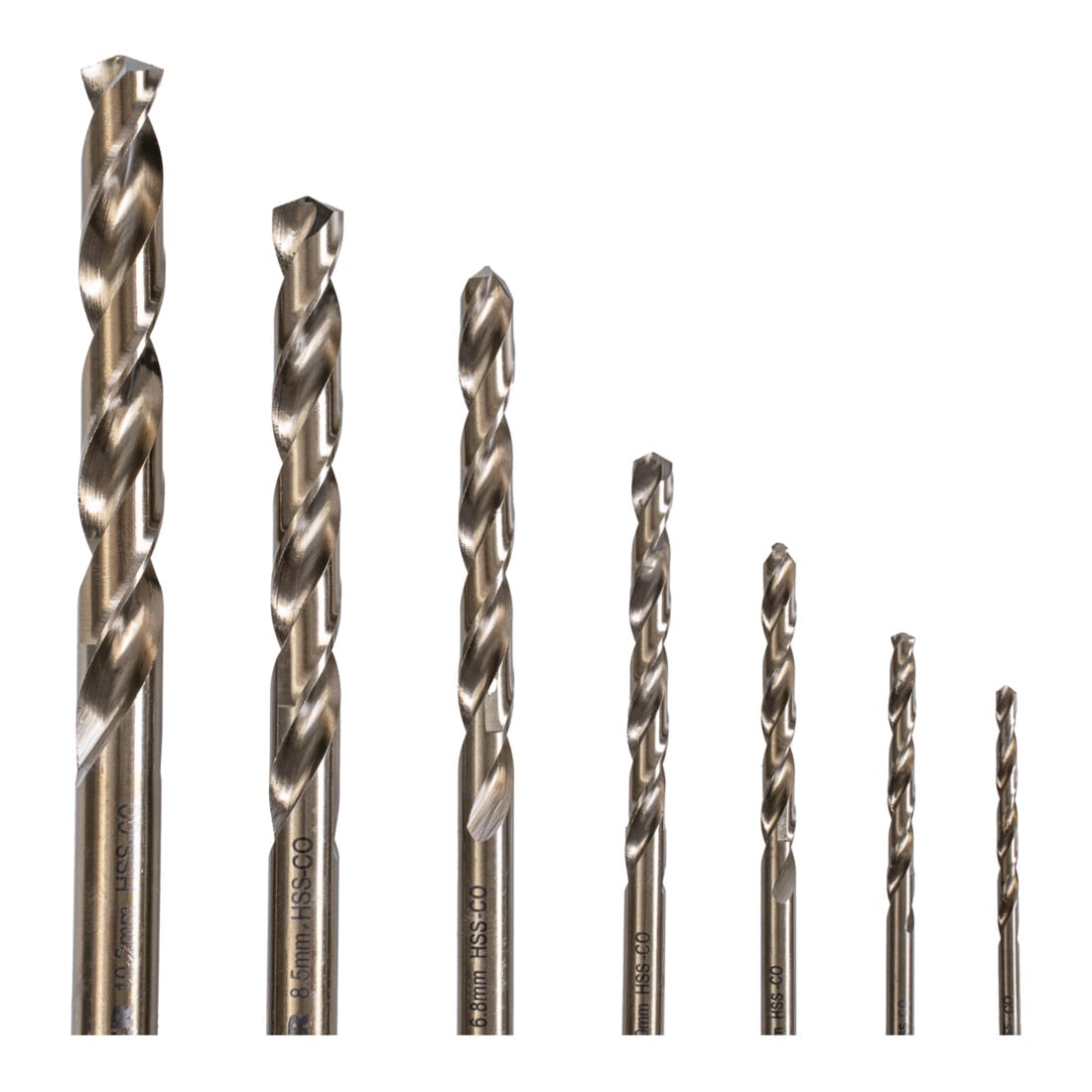

• Punte elicoidali per fori passanti:
• Punte elicoidali rettificate da barra piena.
• Materiale da taglio HSS-E con 5% di cobalto.
• Elevata precisione e resistenza al calore.
• Con affilatura a croce secondo DIN1412C e angolo di punta di 135°, foratura senza centratura preliminare.

Campi di applicazione:
• Realizzazione di filettature interne.
• Ritaglio di filettature interne.
• Molto adatto per acciai da costruzione teneri fino a 800 N/mm².
• Adatto per acciaio da costruzione fino a 800 N/mm² o ghisa grigia.
• Adatto per acciai inossidabili fino a 900 N/mm².
• Consiglio: utilizzare per la maschiatura la pasta per filettatura STIER – ecologica, non gocciola, non lascia tracce di olio, aumenta la durata dell’utensile.

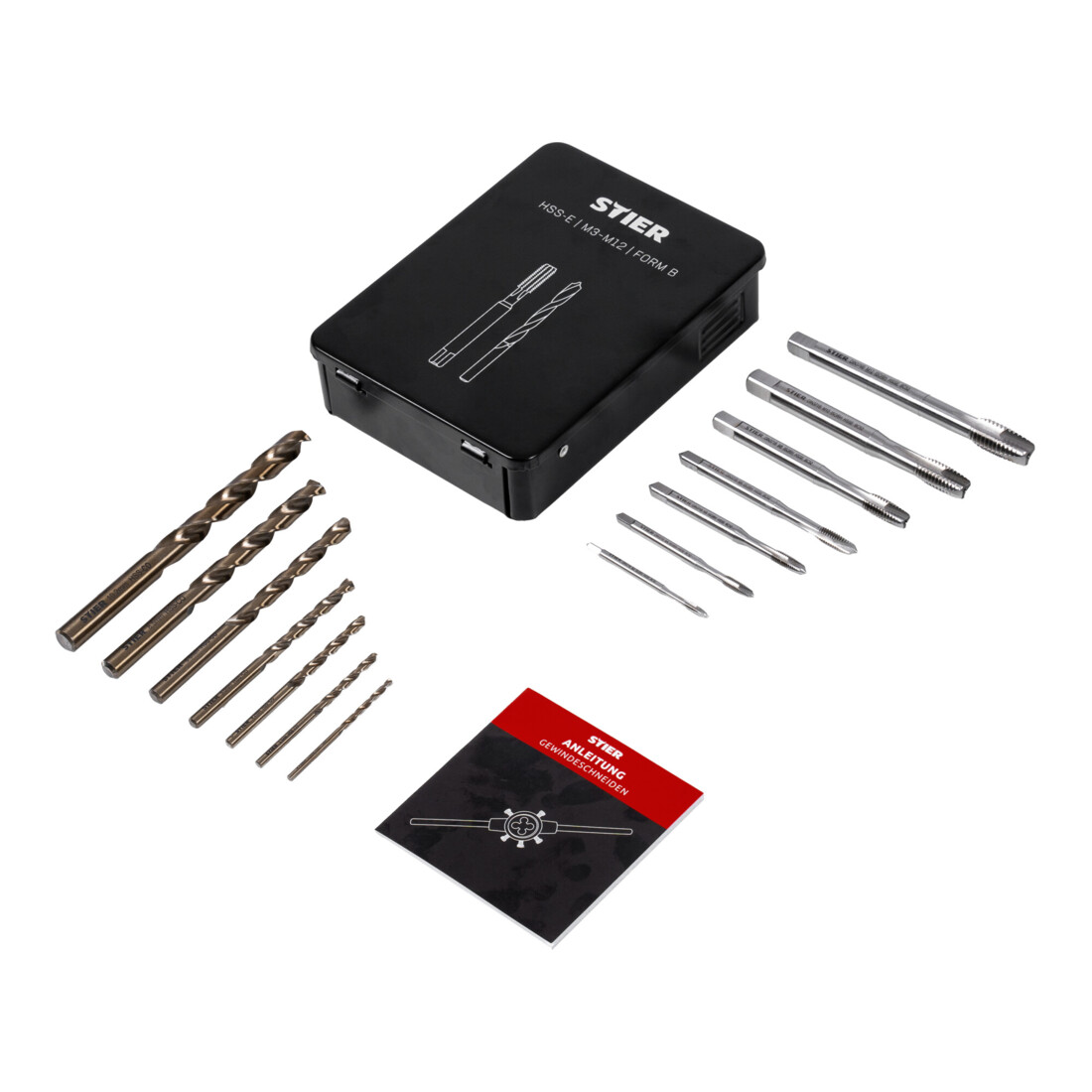

Contenuto della confezione

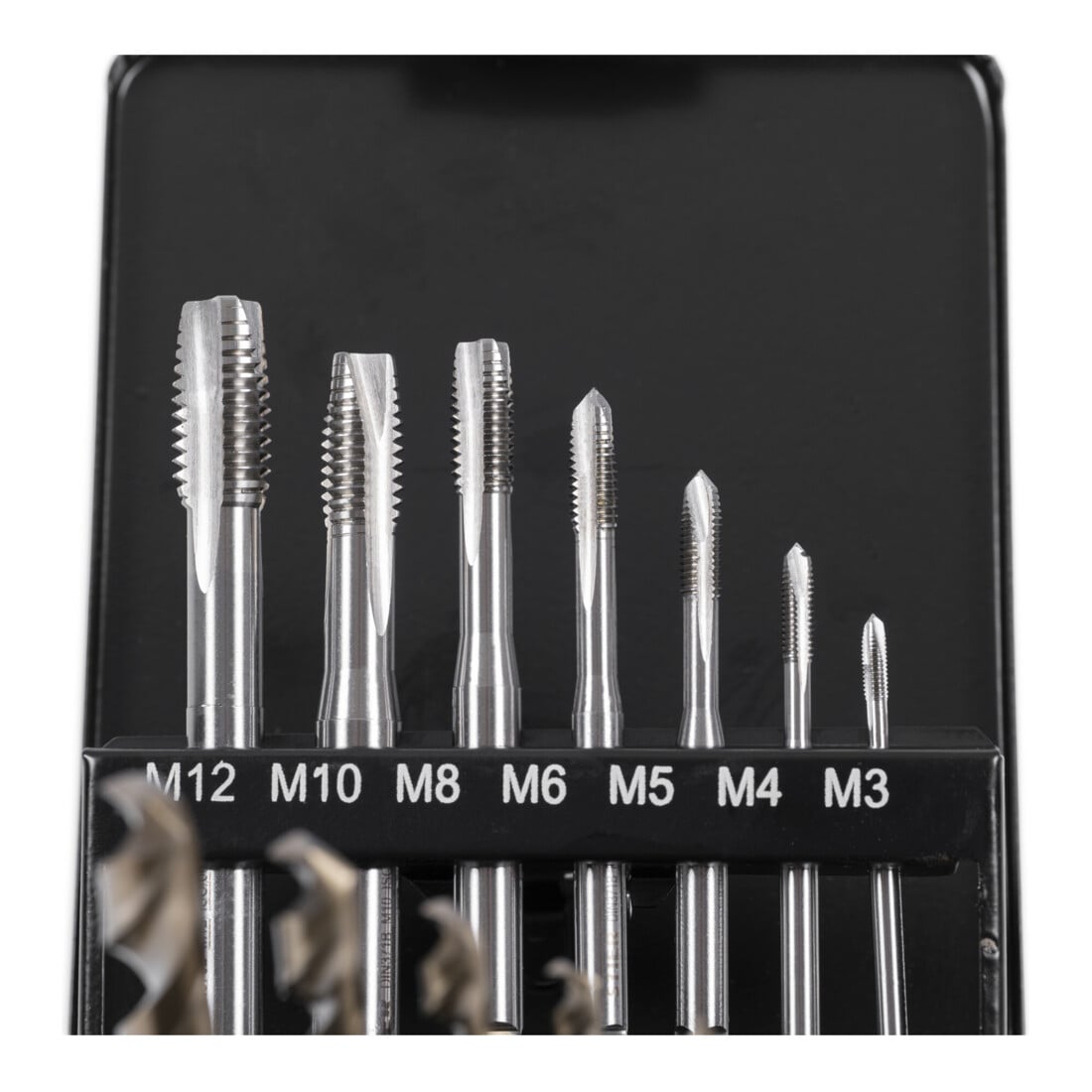

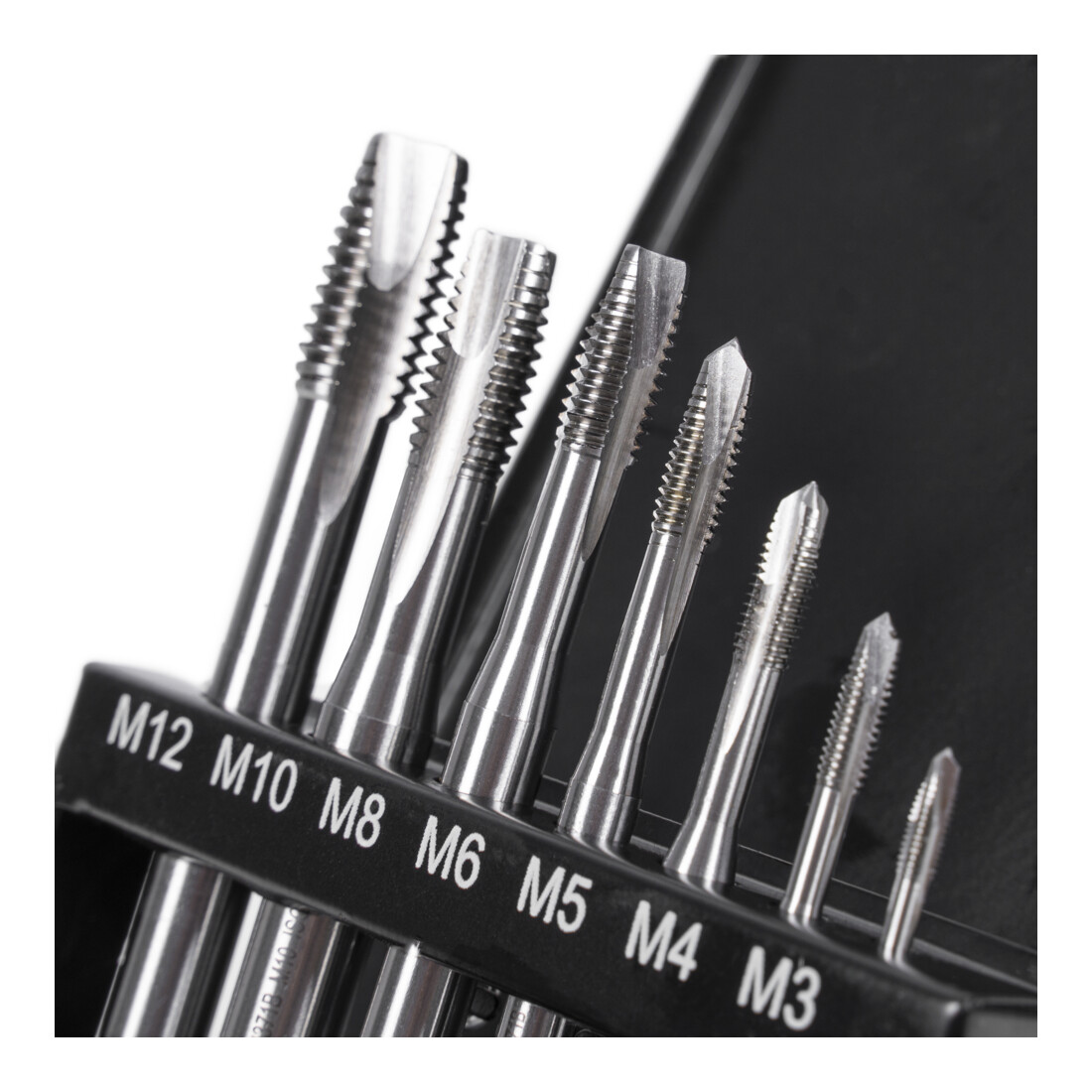

• 6 maschi a macchina rettificati con gambo rinforzato (gambo ≥ filetto) forma B con taglio a scalpello DIN 371 HSSE M3 / M4 / M5 / M6 / M8 / M10.
• maschio a macchina rettificato con gambo passante (gambo < filetto) forma B con taglio a scalpello DIN 376 HSSE M12.
• 7 punte elicoidali per foro centrale rettificate DIN 338 HSSE 2,5 / 3,3 / 4,2 / 5 / 6,8 / 8,5 / 10,2 mm.
• istruzioni stampate per la filettatura professionale:
• avvertenze di sicurezza.
• elenco degli utensili necessari per la filettatura interna ed esterna.
• fasi di lavoro per la realizzazione di filettature interne ed esterne.
• fonti di errore e cause nella filettatura.
• tabella delle dimensioni del foro centrale (filettatura metrica).

EAN/GTIN: 4260439004215
