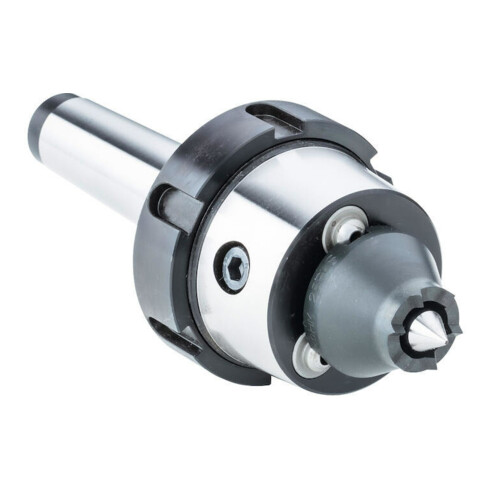

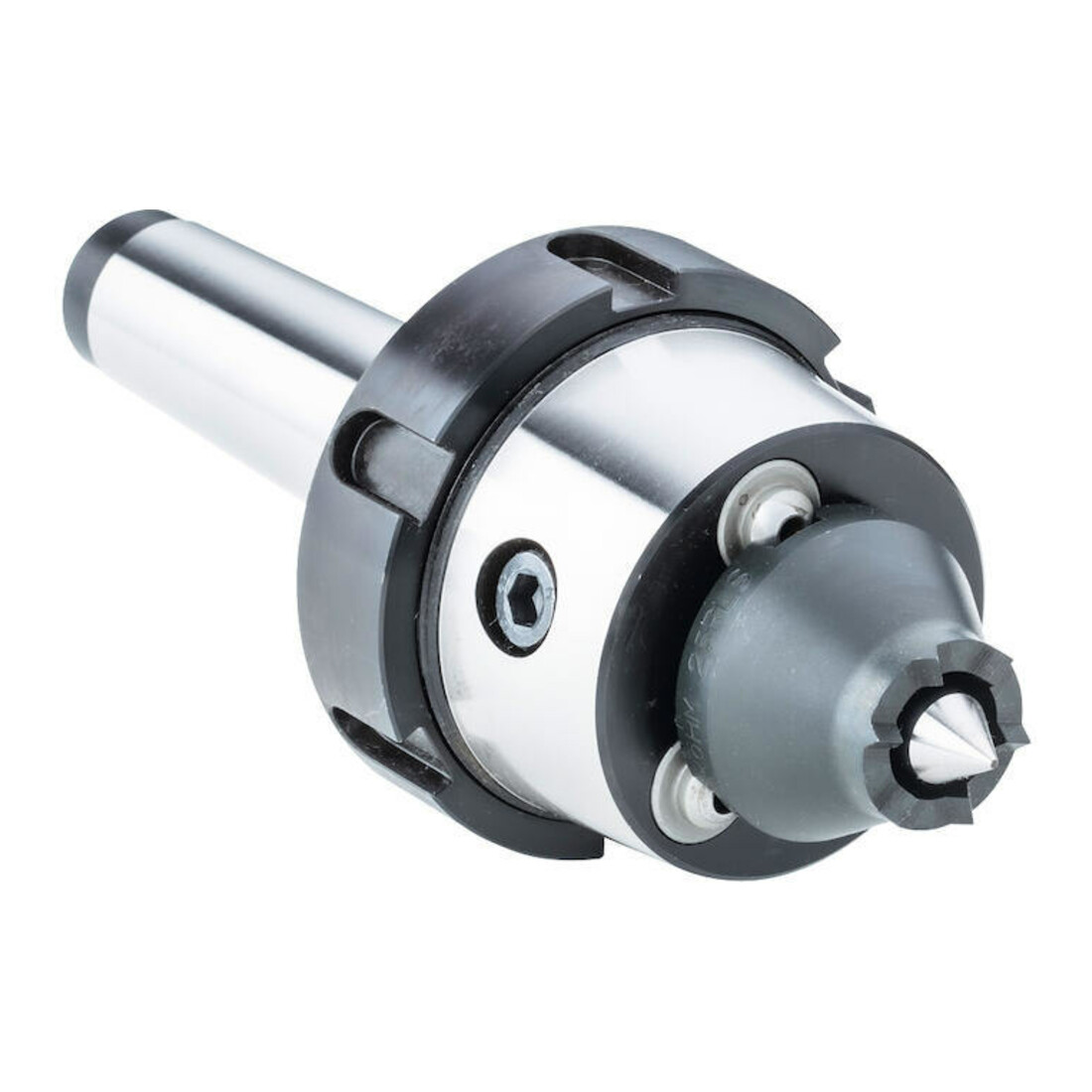

RÖHM Set di trascinatori frontali CoAE in cassetta di legno Rotazione oraria, Cono Morse (CM): 4

Caratteristiche:

• Angolo di affilatura 60°, ⌀ circonferenza di serraggio 8−80 mm.Le molle a tazza precaricate e regolabili assialmente fungono da supporto alla cuspide e compensano le profondità del centro.
• Perfette in combinazione con le nostre contropunte rotanti n. art. 321720, 321750 o 321770.
• I trascinatori frontali sono utensili di serraggio adoperati nell’ambito della produzione meccanica.
• Servono alla trasmissione della coppia del mandrino della macchina al pezzo.
• Mediante il trascinatore frontale (detto anche punta di trascinamento), nelle macchine di lavorazione vengono serrati gli alberi tra le punte.
• L’intero contorno esterno del pezzo può essere completamente lavorato con un solo serraggio.
• Tramite l’alloggiamento sui centri dei pezzi si possono raggiungere elevati requisiti di concentricità.
• CoAE è un trascinatore frontale costante che viene serrato manualmente in un tornio.
• Viene impiegato principalmente per operazioni di tornitura sull’intera lunghezza.
• I componenti vengono serrati sul lato frontale.
• Nello stesso serraggio è possibile eseguire anche una fresatura. Questo sistema permette di ottenere una forza di serraggio costante, anche su superfici frontali non piane o con notevoli scostamenti dall’ortogonalità.
• L’attacco è radiale, senza gioco.
• La struttura modulare permette di utilizzare punte differenti nonché diverse menabrida con un solo trascinatore frontale, lavorando così le geometrie più disparate.
• Il CoAE sostituisce il trascinatore frontale Röhm CoA.
• Adatto per macchine di lavorazione a serraggio manuale.
• Per il montaggio nel cono del mandrino del tornio


Dotazione:

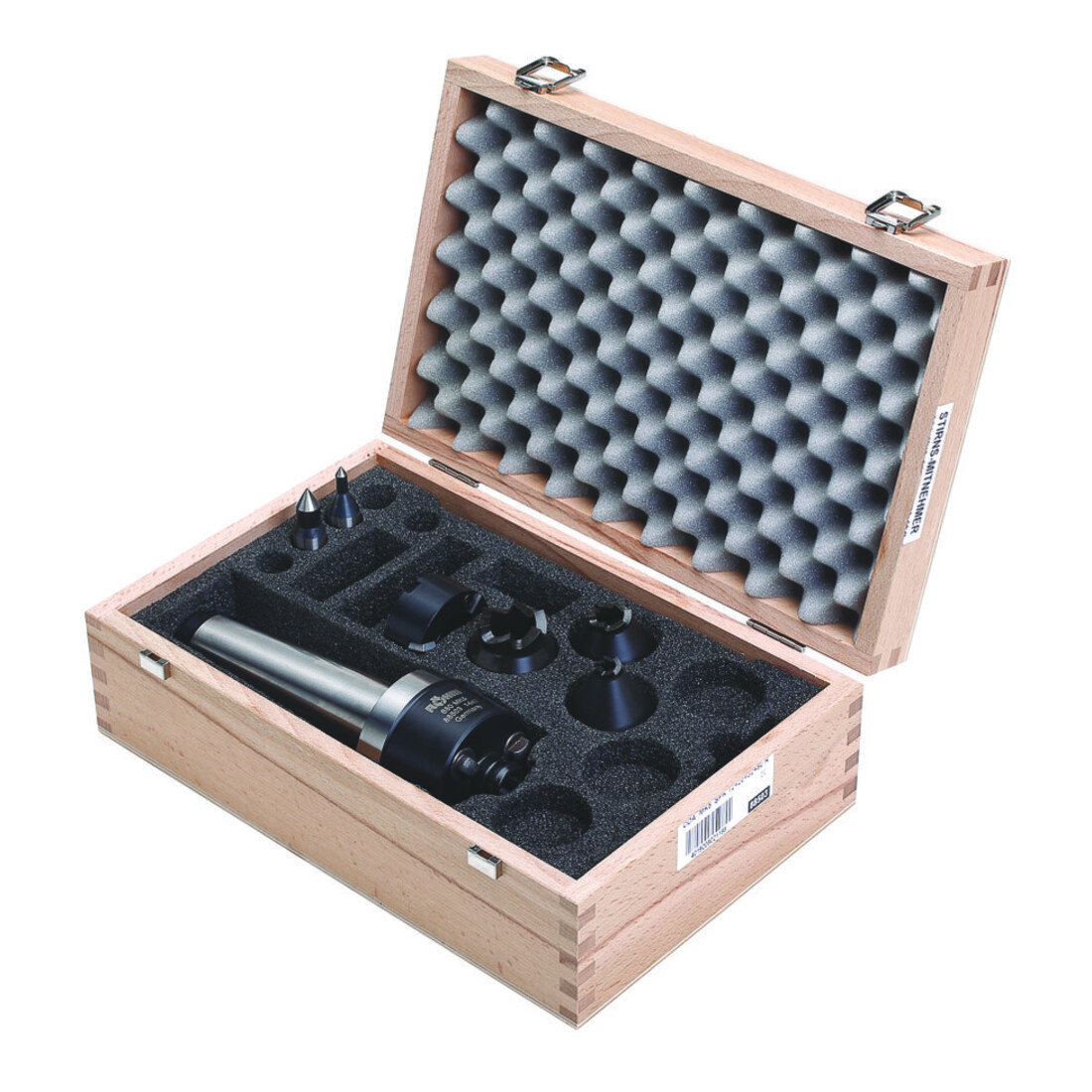

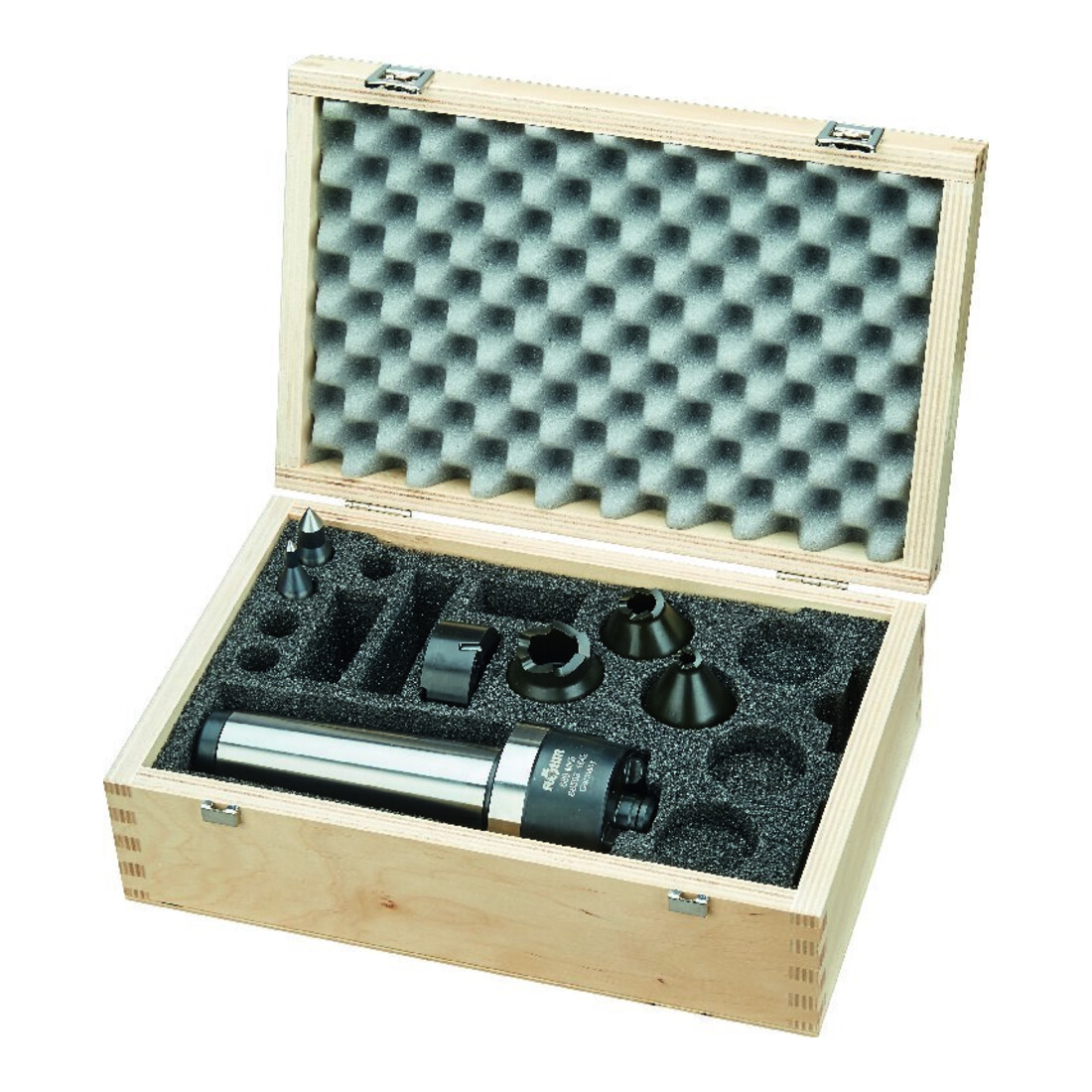

• RÖHM Set di trascinatori frontali CoAE in cassetta di legno
• Corpo base n.327521 (adatto alla rotazione oraria e antioraria)
• Punta centrale Nr. 327661 misura 6, per disco trascinatore misura 13 – 24.1x Punta centrale Nr. 327661 misura 12, per disco trascinatore misura  21 – 40.4x disco trascinatore per campo di lavoro ⌀ 13 – 100 mm Nr 327601, 327611, 327641 e 327651
• In scatola di legno con spazio per 6 dischi guida aggiuntivi e 3 punti centrali

EAN/GTIN: 04019208502618
